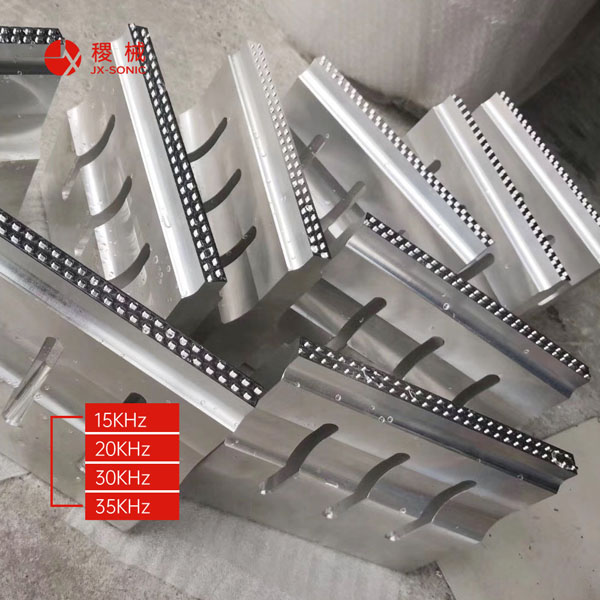

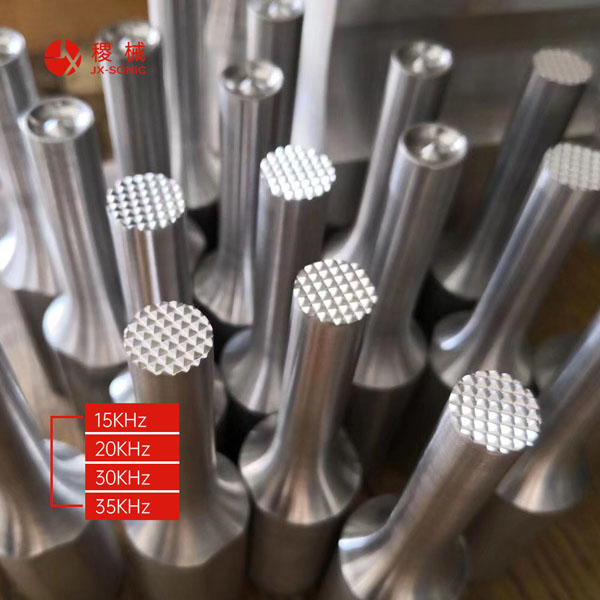

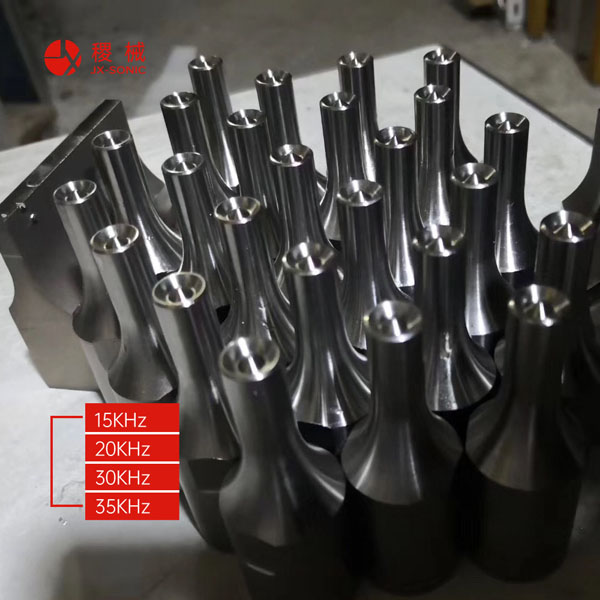

超聲波模具是所有超聲波發射端的通稱，是超聲波焊接設備中不可缺少的部分。它的作用是將換能器產生的超聲波耦合到被加工物體中．因其要傳遞超聲波，故模具一定要工作在諧振狀態，即它的固有諧振頻率要與換能器相匹配．其次是振幅要均勻，模具端面形狀要適應被焊接工件的形狀。

超聲波模具的定制：

    有很多客戶都從直觀上認為焊頭的設計和生產一定是非常簡單的。其實這是一種誤導 ，當使用一個加工不當或是未經過調諧的焊頭，將給您的生產帶來昂貴的損失——它會破壞焊接效果，甚至更嚴重會直接導致?lián)Q能器或是發生器的損壞。

　　 國內有不少超聲波設備供應商自行生產焊頭，但是他們中有相當一部分是仿制已有，然后不斷的修整工裝、測試，通過這種反復調整的方法達到工裝與設備頻率協調的目的。在設計工具頭時就能把頻率確定，制造出來的超聲波模具測試結果與設計頻率誤差不過0.2％。我們引入ANSYS軟件，對工具頭進行優化和健壯設計，并且預先考慮生產過程可能出現的偏差，保證最終工具頭的合理工作。
